Fileira da frequência intermediária que solda para a malha de aço inoxidável

Fileira da frequência intermediária que solda para a malha de aço inoxidável

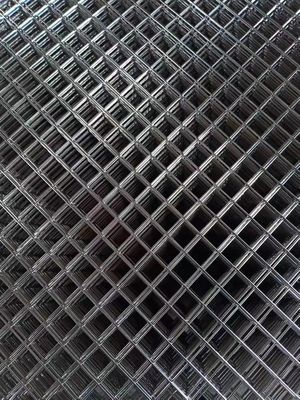

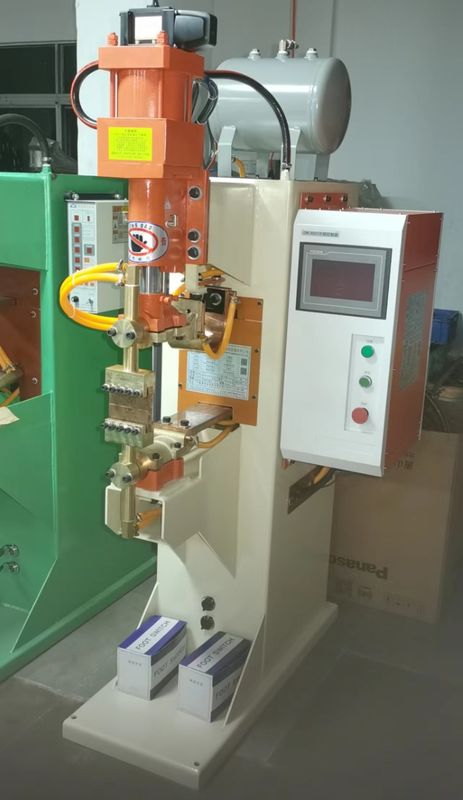

     Máquina de soldadura da fileira da frequência média, usada principalmente para a malha inoxidável, multi soldadura de ponto.

A soldadura é firme e a superfície é bonita.

Comparação entre o controlador da soldadura de resistência da C.C. da frequência média e o controle da C.A.

1. Quando as passagens atuais da C.A. com a área de solda, ele divergirão devido ao efeito de superfície. Pelo contrário, a corrente da C.C. das saídas do soldador da frequência média com ondinha muito pequena
A área de solda tem de “um efeito ajuntamento” para o centro. Pode concentrar o calor de solda e reduzir a zona afetada de calor em torno do ponto de solda. Esta característica é particularmente importante para a soldadura de placas multilayer e de placas grossas;
2. A máquina de soldadura da C.A. adota a C.A. que desbasta o modo, assim que tem as características do pico atual atual e alto descontínuo, que faz com que a máquina de soldadura da C.A. solde
É fácil produzir muito respingo durante o processo de solda, que danificará a superfície da soldagem e trará muito trabalho ao fabricante. A corrente contínua da C.C. das saídas de máquina da soldadura da C.C. da frequência média, com precisão de controle atual e alta estável. Além, o efeito de ajuntamento da corrente da C.C. assegura-se de que haja quase nenhum respingo durante a soldadura.
3. A corrente da C.C. das saídas de controlador da C.C. da frequência média com ondinha muito pequena, sem efeito de cruzamento zero, assim que têm vantagens insubstituíveis na liga clara, no aço resistente ao calor, nas peças de precisão, na soldadura de emenda de alta velocidade e nas ocasiões com exigências altas para soldar a qualidade.

Características de desempenho

O controlador da soldadura de resistência da C.C. da frequência média tem as seguintes vantagens:
É especialmente apropriado para a conexão precisa do cobre, do alumínio, do níquel, do molibdênio, do tungstênio, do manganês, do ouro, da prata e de outros metais não-ferrosos e preciosos. É amplamente utilizado em plantas da bateria, plantas elétricas da fonte luminosa, automóveis, dispositivos médicos, plantas fotoelétricas de uma comunicação, micro plantas do motor, e indutores da microplaqueta e bobinas do fio esmaltado de alta temperatura/fio esmaltado ultra-fino (0.02mm mínimos) com a soldadura alta das exigências de cliente, do fio de metal, o copo do níquel, cortando a soldadura do fio, a soldadura de CCFL, o fusível, a soldadura do filamento, etc.
1. Quando as passagens atuais da C.A. com a área de solda, ele divergirem devido ao efeito de superfície. Pelo contrário, a corrente da C.C. com saída pequena da ondinha do soldador da frequência média tem do “um efeito conjunto” ao centro ao passar com a área de solda. Pode concentrar o calor de solda e reduzir a zona afetada de calor em torno da junção de solda. Esta característica é particularmente importante para a soldadura de placas da multi-camada e de placas grossas;
2. A saída do soldador da C.C. da frequência média é C.C. contínua, com precisão de controle atual e alta estável. Acoplado com o efeito de ajuntamento da C.C., pode assegurar-se de que haja quase nenhum respingo no processo de solda.
3. A corrente da C.C. das saídas de controlador da C.C. da frequência média com ondinha pequena mesma e nenhum efeito de cruzamento zero. Consequentemente, tem vantagens insubstituíveis na liga clara, no aço resistente ao calor, nas peças de precisão, na soldadura de emenda de alta velocidade e nas ocasiões com exigências de qualidade de solda altas.

Outros nomes

Máquina de soldadura do ponto,                                            máquina de soldadura do ponto da frequência média,        máquina de soldadura,

máquina de soldadura do ponto da porca do automóvel,                    máquina de soldadura do ponto da placa de cobre,                 máquina de soldadura galvanizada do ponto da placa, máquina de soldadura de aço inoxidável do ponto

Descrição do produto



Comparação de efeitos da soldadura da frequência média e da frequência do poder







centro 2.Control: caixa de controle elétrica da frequência da frequência intermediária transformer+intermediate



3.Functions do armário elétrico



1. Frequência potência de saída: 1kHz ~ 4kHz;
2. até 32 grupos programáveis de especificações de solda;
3. Processo do aquecimento de três fases: pré-aquecer, soldando e moderação; Na seção de solda, você pode definir seções e tempos de ciclo crescentes e de diminuições;

4. Porto programável mim da saída/O: saída programável de 3 segmentos a adaptar-se melhor ao PLC, ao robô, etc.;
5. contando sistemas tais como a junção da solda que conta, o número de workpieces, o número de embalagem e o elétrodo que moem a contagem são convenientes para a gestão de saída;
6. função de uma comunicação e de controle do código do BCD: pode externamente ser conectada com o computador industrial, o PLC e o outro equipamento para realizar a gestão de controle remoto e automática;

7. A bobina secundária é a corrente de solda secundária no tempo real e participa no laço fechado para realizar um controle atual mais exato da solda;
8. função da cópia dos parâmetros de solda da especificação e de processo para ajustar convenientemente e rapidamente parâmetros da especificação;
9. A função da gravação atual de solda grava a soldadura, corrente dos últimos 20 tempos para a referência fácil;

10. Função da gravação do alarme para facilitar a revisão da informação histórica do alarme;
11. precisão de controle atual: ‰ 5.





Características do transformador água-de refrigeração da frequência média



Características do transformador da frequência intermediária:
1. O transformador da frequência intermediária é composto do módulo do retificador, do núcleo de ferro, do enrolamento e do sistema de circulação água-de refrigeração;
2. baixa tensão secundária da saída e corrente alta do transformador;
3. A taxa contínua da carga de transformador é baixa e o trabalho é descontínuo;

4. Poder alto da transmissão do transformador;
5. A frequência de trabalho é 1KHZ;
6. A saída é C.C., a indutância do circuito secundário é pequena, e a eficiência térmica é melhorada extremamente;
7. A saída é C.C. Devido ao efeito da coleção do feixe da C.C., o calor de solda pode ser concentrado e a zona afetada de calor em torno da junção da solda pode ser reduzida. Esta característica é particularmente importante para a soldadura de placas multilayer e de placas grossas;
8. O núcleo magnético do transformador da frequência intermediária é feito da tira baixa do ferro amorfo nano. O ferro amorfo do nanômetro matérias-primas tem as vantagens da densidade de fluxo magnético alta, permeabilidade alta, alta temperatura do curie e estabilidade térmica alta, assim como perda pequena da corrente de redemoinho, baixa perda do ferro e força alta da indução magnética.



Exposição da oficina da máquina de soldadura do ponto da frequência intermediária
