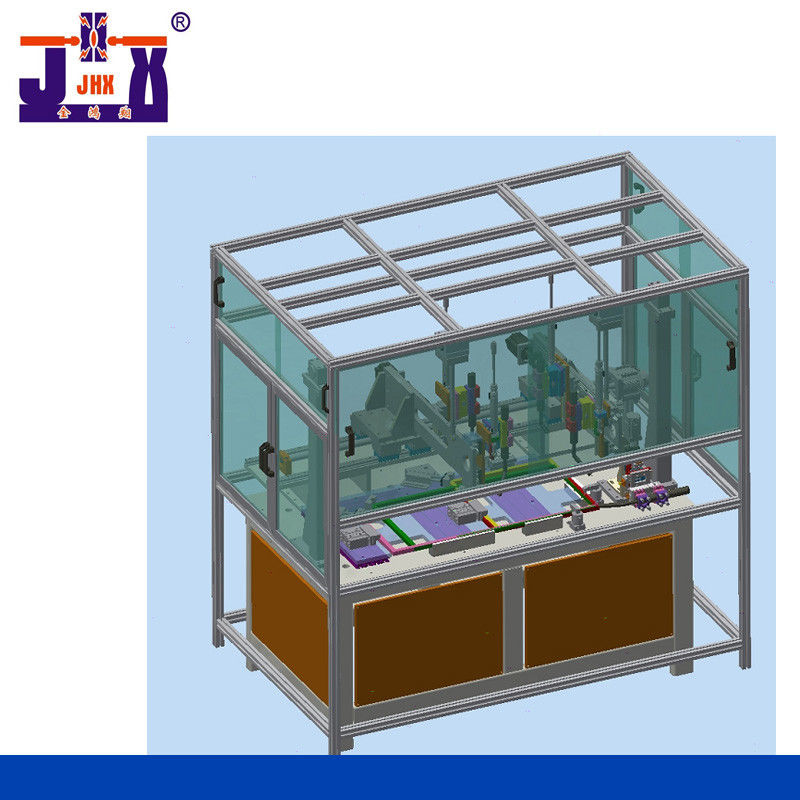

Configuração principal:
A. Um grupo de suporte do dado,
Grupos do B. 6 de módulos móveis de solda do trilho da corrediça da precisão da arma,
Grupos do C. 3 de servos motores,
Máquinas de soldadura do CO2 da separação do D. 5,
Relação do PLC e da humano-máquina do E. mais um grupo de controle de programação. Grupos do F. 6 de motores de piso.
Fluxo de trabalho:
1. O mestre põe o workpiece no fixado morre manualmente
2. Ligue o botão do trabalho
3. O cilindro de pressão funciona e pressiona o workpiece.
4. Quatro armas da soldadura de ponto serão usadas primeiramente.
5. A quinta arma de solda é o workpiece da arma da soldadura da tração.
6. Após a solda, o cilindro de pressão será restaurado.
7. Tome o workpiece manualmente e põe-no no workpiece seguinte
8. Repita o ciclo para o workpiece seguinte.
No processo inteiro, o mestre precisa de colocar e tomar o workpiece. Outro são soldados automaticamente pela máquina.
Projeto:
1. Exigências:
4 armas são máquinas de soldadura do ponto e 1 arma é solda da tração.
Esquema:
Primeiramente, 4 armas da soldadura de ponto são terminadas, e finalmente, a programação especial é solda da tração.
2. Exige-se que uma máquina pode soldar quatro produtos de sua fábrica, e o ajuste de máquina é conveniente e rápido.
Esquema:
Devido aos grupos diferentes do produto, a posição da arma de solda precisa de ser ajustada antes de soldar cada grupo de produtos. Três servos motores, três trilhos deslizantes e três hastes do parafuso são adicionados. A arma de solda move-se automaticamente para a posição de solda de produtos diferentes rapidamente e exatamente, reduzindo a época do ajuste do posicionamento manual.
Força da fábrica
R & D independente e produção, centrando-se sobre a soldadura e formando o equipamento por mais de 20 anos. É exportado para o mundo, e há umas empresas das vendas em Vietname. Acumulou dez dos milhares de clientes.
